BH15-1智能自供電保護裝置(液晶版)
1. 概(gai)述
BH15-1系(xi)列(lie)智能(neng)保(bao)護(hu)裝(zhuang)置(zhi)，是(shi)我公司針對于(yu)(yu)配電(dian)系(xi)統(tong)環網柜應用(yong)而開(kai)(kai)發產品，具(ju)備電(dian)流互(hu)感器供電(dian)或外(wai)部電(dian)源供電(dian)的智能(neng)保(bao)護(hu)裝(zhuang)置(zhi)，該保(bao)護(hu)裝(zhuang)置(zhi)具(ju)有分(fen)界故障隔離功能(neng)。裝(zhuang)置(zhi)體積小、功耗低，使用(yong)于(yu)(yu)配電(dian)系(xi)統(tong)環網柜、柱(zhu)上開(kai)(kai)關(guan)或開(kai)(kai)閉(bi)鎖設備。
采(cai)用高(gao)集(ji)成(cheng)度(du)、總線不出芯片的(de)微處理器(qi)處理來自輸入信號，通(tong)過數字邏輯運算控制(zhi)裝置(zhi)的(de)輸出。裝置(zhi)采(cai)用密封機(ji)箱，免維(wei)護設計(ji)。適合(he)于(yu)運行環境較為惡劣、安裝位置(zhi)有限的(de)高(gao)壓開關(guan)設備(bei)。
2.主(zhu)要特點(dian)
l 整(zheng)機采(cai)用極低功耗設計技術(shu)，保證保護功能(neng)在(zai)任何條(tiao)件下可靠快速啟動。
l 裝置結構簡單小巧，安(an)裝方便靈活，適合于環網柜最低(di)限度(du)的空間需求。
l 支持橫向、縱(zong)向兩種安裝方式，適(shi)應各種安裝需(xu)要。
l 支(zhi)持定時(shi)(shi)限和反時(shi)(shi)限保護特性，滿(man)足各種接地系統。
l 具備合閘(zha)涌流保護(hu)功能，避免(mian)變壓器空投(tou)導致開關(guan)誤跳。
l 采用旋轉(zhuan)編(bian)碼開關或液晶(jing)方式設(she)置參數，保證設(she)置數據直(zhi)觀、穩定可靠并具(ju)有(you)設(she)置步長(chang)精細、精度高(gao)。
l 支持額定電流1A和5A的系(xi)統(tong)，高保護精度，滿(man)足0.1-50A寬(kuan)范圍保護范圍。
l 保護快速跳閘(zha)，冷(leng)啟(qi)動60ms內切(qie)除故(gu)障。支持過流脈沖分閘(zha)，滿足斷路(lu)器跳閘(zha)后再脫扣，解決(jue)保護配(pei)合問題，方便應(ying)用(yong)于(yu)分界開關(guan)。也可以(yi)應(ying)用(yong)于(yu)負荷開關(guan)。
l 保(bao)護(hu)配置(zhi)靈活齊全，各種(zhong)保(bao)護(hu)功能均可以(yi)通過控制字自由投退。
l 裝(zhuang)置具備完(wan)善的動靜態自檢功能，在線監視裝(zhuang)置各部分工作(zuo)狀況，保證了(le)裝(zhuang)置的工作(zuo)可靠(kao)性。
l 高精度元件(jian)及(ji)工藝保(bao)證裝(zhuang)置的(de)精確(que)性、可靠性及(ji)長(chang)久(jiu)的(de)使用壽命。
l 采用防水(shui)防塵設計，保證各種極(ji)端環境下運行可靠。
l 裝置大(da)容量的(de)非易失存儲器保證(zheng)記(ji)錄(lu)256次歷史事件記(ji)錄(lu)和故障錄(lu)波(bo)曲線，記(ji)錄(lu)內(nei)容詳細(xi)，掉電不(bu)丟失數據，可由專用軟件讀出，方便事故分析。
l 裝置(zhi)提供面板調試RS-232通(tong)訊口，及(ji)后端子RS-485通(tong)訊總線(xian)接口，并(bing)向用(yong)戶提供標(biao)準101規約(yue)，方便和DTU通(tong)信實現SCADA功能。

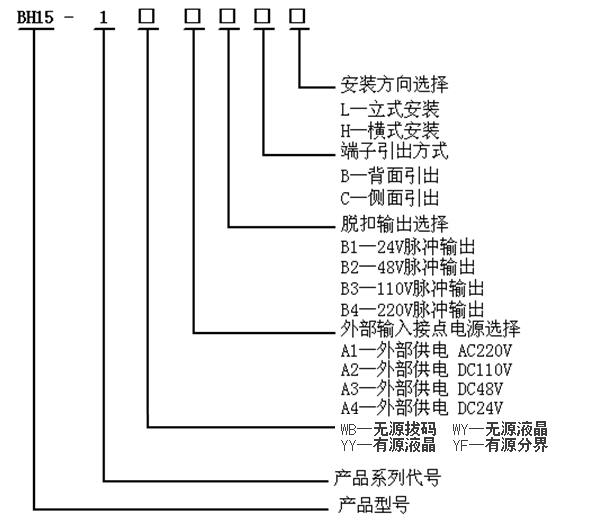

3.型(xing)號(hao)說(shuo)明
4 技術參(can)數(shu)
4.1工作環境條件(jian)
l 環境溫度：工作溫度 -40℃-+85℃
l 相對(dui)濕度： 5%-95%
l 大(da)氣(qi)壓(ya)力： 70 kPa - 110KPa
l 防護(hu)等級(ji)： IP65（除端(duan)子(zi)）
4.2電(dian)氣技術參數
l 額定數據: 交流(liu)電流(liu)：5A/1A（自適應）
頻率： 50Hz/60Hz
電(dian)(dian)源：自供電(dian)(dian)，由相(xiang)電(dian)(dian)流互(hu)感器取電(dian)(dian)
外供電，DC24V、DC48V、DC110V、AC220V可選,±20%
l 過載能力：電流回路(lu) 長(chang)期(qi)運行------2In
10s----------10In
1s-----------20In
l 功率消耗：外部電(dian)源供(gong)電(dian)時平均功率不(bu)大于2W
自供(gong)電時(shi)不(bu)大于(yu)1VA（裝(zhuang)置啟動功率不(bu)大于(yu)0.2VA）
l 保護(hu)范圍：相序(xu)電流 0.1A - 50A
零序電流 0.01A - 5.5A
l 測量精度：相序(xu)電流 1.5%或0.01A
零序電流 0.002A
l 保(bao)(bao)護動(dong)作時間：在(zai)1.5倍定值(zhi)下所有保(bao)(bao)護固(gu)有動(dong)作時間不(bu)大(da)于35ms
在(zai)冷啟動無時限(xian)速斷(duan)的動作時間不大于60ms
l 開入回路：無源(yuan)節(jie)點/24V節(jie)點
l 開出接點：DC24V(線(xian)圈)；脈寬可配置
無(wu)源觸點(dian)可連續通過(guo)AC220V/24VDC，10A電流
l 通訊接口：1--RS-232，面板調試通訊接口，19200-8-N-1
2--RS-485，背后端(duan)子總線接口(kou)，9600-8-N-1不平衡式101規(gui)約
5.產(chan)品選型
5.1 智能無源保護裝置(zhi)
l 三段過(guo)流保護、過(guo)負荷(he)報警
l 兩段零序保(bao)護，支持報警或開(kai)關跳閘
l 涌流(liu)保護
l ; 反時限過流保護，五條標準(zhun)反時限曲線，基準(zhun)電流可配(pei)置
l 支持(chi)配合標準斷路器，具備合分(fen)閘繼(ji)電器出口，合分(fen)位/儲能接入。
l 支持(chi)脫扣模(mo)(mo)式或(huo)者繼電器出口模(mo)(mo)式
l 支持開關量(liang)輸入(ru)啟動跳閘出口功能
l 支持CT供(gong)電或者外(wai)接電源供(gong)電模式(shi)
l 支持RS485/RS232通信，支持不平衡式/平衡式101規(gui)約。
l 支(zhi)持(chi)故(gu)障自動復歸功(gong)能(neng)
5.2 智(zhi)能有源保護(hu)裝置
l 三(san)段(duan)過(guo)流(liu)保(bao)護、過(guo)負荷報警
l 兩段零序保護，支(zhi)持報警或開關跳閘
l 涌流(liu)保護(hu)
l 反(fan)時限(xian)過流保(bao)護，五條標準(zhun)反(fan)時限(xian)曲線，基準(zhun)電流可配置
l 支(zhi)持配合負荷(he)開關，具備(bei)遮斷電流(liu)閉鎖功能(neng)
l 支持過(guo)流脈(mo)沖分(fen)閘(zha)，配合出線開關(guan)(guan)跳(tiao)(tiao)閘(zha)后，分(fen)界開關(guan)(guan)再跳(tiao)(tiao)閘(zha)功能
l 支持配合標準(zhun)斷路器，具備(bei)合分(fen)閘(zha)繼電器出口，合分(fen)位/儲能接入，支持重(zhong)合閘(zha)功能。
l 支(zhi)持脫(tuo)扣模(mo)式或者(zhe)繼電器(qi)出口模(mo)式
l 支持開(kai)關(guan)量輸(shu)入啟動跳閘出口功能
l 支持CT供(gong)電或者(zhe)外接電源(yuan)供(gong)電模式
l 支持RS485/RS232通(tong)信，支持不(bu)平(ping)衡式/平(ping)衡式101規約。
l 支持故障(zhang)自動(dong)復歸功(gong)能
6.外形安裝尺寸及開孔尺寸

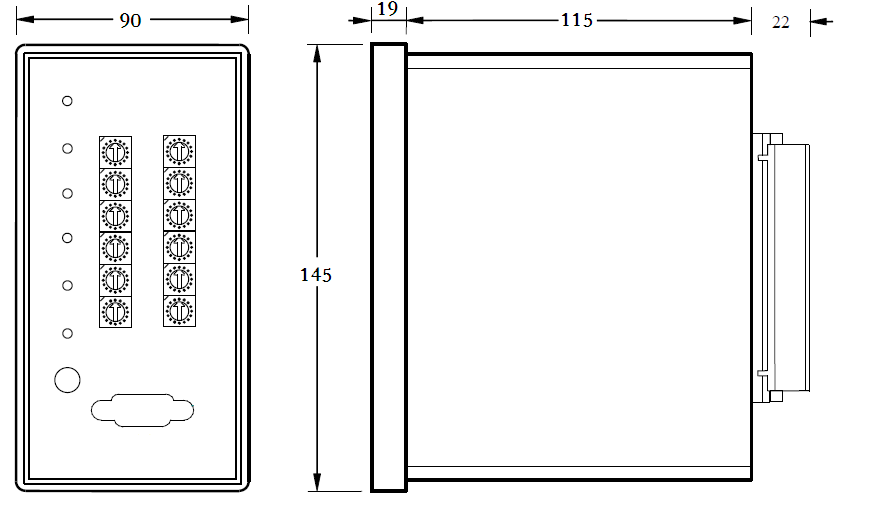

BH15-1保護(hu)裝置(zhi)具(ju)有統一(yi)的箱體結構尺寸，板后安裝方式(shi)。外(wai)形尺寸圖：
7．運輸和(he)儲(chu)存(cun)
產(chan)品適合(he)于陸運(yun)(yun)、空運(yun)(yun)、水運(yun)(yun)（海運(yun)(yun)），運(yun)(yun)輸裝(zhuang)卸按包裝(zhuang)箱的(de)標志(zhi)進行(xing)操作。
長期(qi)不(bu)用(yong)的(de)裝置應保留原包(bao)裝，裝置的(de)儲(chu)存、運(yun)輸及安裝允許(xu)的(de)環境溫(wen)度(du)-40°C---+85°C，儲(chu)存場(chang)所應無酸、堿、鹽及腐蝕性、爆炸性氣體和灰(hui)塵以及雨(yu)、雪的(de)侵害。
11．隨機文件和附件
產品出廠時，隨機提供以(yi)下資料和附件：
l 產(chan)品安裝使用說明書；
l 產品出廠試驗(yan)報告；
l 產品合(he)格證書；
l 裝箱清單(dan)。
12．訂貨須(xu)知
用戶(hu)定貨時(shi)應提(ti)供以下資料：智(zhi)能保護(hu)裝置名稱、型號和(he)數量。
