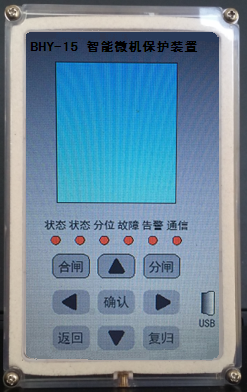

BH15-1智能微機保護裝置(液晶版)
1. 概(gai)述
BH15-1系列智能保(bao)護(hu)(hu)裝(zhuang)置(zhi)(zhi)，是我(wo)公司針對(dui)于(yu)配電系統(tong)(tong)環(huan)網(wang)柜應用而開發(fa)產品，具(ju)備(bei)電流互(hu)感器供電或外部(bu)電源供電的智能保(bao)護(hu)(hu)裝(zhuang)置(zhi)(zhi)，該(gai)保(bao)護(hu)(hu)裝(zhuang)置(zhi)(zhi)具(ju)有分界故(gu)障隔離(li)功能。裝(zhuang)置(zhi)(zhi)體積小、功耗低，使(shi)用于(yu)配電系統(tong)(tong)環(huan)網(wang)柜、柱上開關(guan)或開閉鎖設備(bei)。
采用高集成度、總(zong)線不(bu)出芯片的(de)微處(chu)理(li)器(qi)處(chu)理(li)來(lai)自輸(shu)入(ru)信號，通過數字邏輯運算(suan)控制裝置(zhi)(zhi)的(de)輸(shu)出。裝置(zhi)(zhi)采用密封機箱，免維護設計(ji)。適合(he)于運行(xing)環境(jing)較(jiao)為惡劣(lie)、安裝位置(zhi)(zhi)有限的(de)高壓開關設備。
2.主(zhu)要特點(dian)
l 整機采用極低功耗設計技術，保(bao)證保(bao)護功能在任何條件下可靠快速(su)啟(qi)動。
l 裝置結構簡單小巧，安裝方(fang)便靈活，適合(he)于環網柜最低限度的空間(jian)需(xu)求。
l 支(zhi)持橫向、縱向兩(liang)種(zhong)(zhong)安裝方式(shi)，適應各種(zhong)(zhong)安裝需要。
l 支持定時限和反時限保護特性，滿(man)足(zu)各種接地(di)系統。
l 具備合(he)閘(zha)涌(yong)流保護功能，避免變壓器空投導致開關誤跳。
l 采用旋(xuan)轉編(bian)碼開關(guan)或液晶方式設(she)置(zhi)參數(shu)，保(bao)證設(she)置(zhi)數(shu)據直觀、穩定(ding)可靠并具有設(she)置(zhi)步長(chang)精(jing)細(xi)、精(jing)度高(gao)。
l 支(zhi)持額(e)定電(dian)流1A和5A的(de)系統(tong)，高保護(hu)精(jing)度，滿足0.1-50A寬范圍保護(hu)范圍。
l 保護(hu)快速跳閘(zha)，冷啟動60ms內切除故(gu)障。支持過流(liu)脈沖分閘(zha)，滿(man)足斷路器跳閘(zha)后再脫扣，解決(jue)保護(hu)配(pei)合問題(ti)，方便應用于(yu)分界開關。也(ye)可以應用于(yu)負荷(he)開關。
l 保護配置靈活(huo)齊全(quan)，各(ge)種保護功能(neng)均(jun)可以通過(guo)控制字自由投退。
l 裝置具備完善(shan)的(de)(de)動靜態自檢功能，在線監視裝置各(ge)部分工(gong)作狀(zhuang)況，保證了裝置的(de)(de)工(gong)作可靠性。
l 高精(jing)度元件及(ji)工藝保證裝置的(de)精(jing)確性(xing)、可靠性(xing)及(ji)長久的(de)使用壽命。
l 采用防水防塵設計，保證各(ge)種極端環境下運行可靠(kao)。
l 裝置大容(rong)量的非易失存儲器保證記錄256次歷(li)史(shi)事件記錄和故(gu)障錄波曲線，記錄內容(rong)詳(xiang)細，掉電(dian)不丟失數據，可由專用軟件讀出，方便事故(gu)分析(xi)。
l 裝置提供面板調試RS-232通(tong)(tong)訊口，及后(hou)端子RS-485通(tong)(tong)訊總(zong)線接口，并向用戶提供標準101規約，方便和DTU通(tong)(tong)信實現SCADA功能。
3.型號說明(ming)
4. 技(ji)術參數(shu)
4.1工作(zuo)環境條件
l 環境溫度(du)：工作溫度(du) -40℃-+85℃
l 相對(dui)濕度： 5%-95%
l 大(da)氣壓(ya)力： 70 kPa - 110KPa
l 防(fang)護等級： IP65（除端(duan)子(zi)）
4.2電氣技術參數
l 額定數據(ju): 交(jiao)流電流：5A/1A（自適應）
頻率： 50Hz/60Hz
電(dian)源：自供(gong)電(dian)，由(you)相(xiang)電(dian)流互感器取電(dian)
外供電，DC24V、DC48V、DC110V、AC220V可選,±20%
l 過載能力：電流回路 長期運行------2In
10s----------10In
1s-----------20In
l 功率(lv)消(xiao)耗：外(wai)部電(dian)源(yuan)供電(dian)時平均功率(lv)不大于2W
自供電時不大于1VA（裝置啟動功率不大于0.2VA）
l 保護范圍：相序電(dian)流 0.1A - 50A
零序電流 0.01A - 5.5A
l 測量精度：相序電流 1.5%或0.01A
零(ling)序(xu)電流 0.002A
l 保(bao)護動(dong)作時(shi)間：在1.5倍(bei)定(ding)值(zhi)下(xia)所有保(bao)護固有動(dong)作時(shi)間不大于(yu)35ms
在(zai)冷啟動無時限(xian)速斷(duan)的動作(zuo)時間不大(da)于(yu)60ms
l 開入回路：無源(yuan)節(jie)點/24V節(jie)點
l 開出(chu)接點：DC24V(線(xian)圈)；脈寬可配置
無源觸(chu)點(dian)可連續通(tong)過AC220V/24VDC，10A電流
l 通(tong)訊(xun)接(jie)口：1--RS-232，面板調試通(tong)訊(xun)接(jie)口，19200-8-N-1
2--RS-485，背后端(duan)子總線接口，9600-8-N-1不平衡式101規約
5.產品(pin)選型
5.1 智能無源保護(hu)裝置
l 三段過(guo)流保護、過(guo)負(fu)荷報警
l 兩(liang)段零(ling)序保護(hu)，支持報警(jing)或開(kai)關跳(tiao)閘
l 涌流保護
l 反時限(xian)過(guo)流保護，五條(tiao)標準(zhun)(zhun)反時限(xian)曲線，基準(zhun)(zhun)電流可配置(zhi)
l 支(zhi)持配合標準斷(duan)路(lu)器，具備合分閘繼電(dian)器出口，合分位/儲(chu)能接入。
l 支持脫扣模式或(huo)者繼電器出(chu)口模式
l 支(zhi)持(chi)開關量(liang)輸(shu)入(ru)啟(qi)動跳閘出口功能
l 支持CT供電或者外(wai)接電源(yuan)供電模式
l 支(zhi)(zhi)持RS485/RS232通信，支(zhi)(zhi)持不平衡式/平衡式101規約。
l 支(zhi)持故障自動復歸功能
5.2 智能(neng)有源(yuan)保護裝置(zhi)
l 三(san)段過流(liu)保護(hu)、過負荷(he)報警
l 兩段(duan)零(ling)序保護，支持報(bao)警或開關跳閘
l 涌(yong)流保(bao)護
l 反(fan)時(shi)限過流保護(hu)，五條標準反(fan)時(shi)限曲線，基準電流可配置
l 支持配合負荷開(kai)關(guan)，具備(bei)遮(zhe)斷電流閉鎖功能
l 支持過流脈沖分閘(zha)，配(pei)合出線開關跳(tiao)(tiao)閘(zha)后，分界(jie)開關再跳(tiao)(tiao)閘(zha)功能
l 支持配合(he)標準斷路(lu)器，具備合(he)分(fen)閘繼電器出(chu)口，合(he)分(fen)位/儲能接入(ru)，支持重合(he)閘功(gong)能。
l 支持脫扣模式(shi)(shi)或者繼電器出口模式(shi)(shi)
l 支持開關量輸入啟(qi)動跳(tiao)閘出(chu)口功能
l 支持(chi)CT供電(dian)(dian)或者外接電(dian)(dian)源供電(dian)(dian)模式
l 支(zhi)(zhi)持RS485/RS232通信，支(zhi)(zhi)持不平(ping)衡式/平(ping)衡式101規約。
l 支持故障(zhang)自動(dong)復歸功(gong)能
6.外形安裝尺寸(cun)及開孔尺寸(cun)
BH15-1保護裝置(zhi)具有(you)統(tong)一(yi)的箱體(ti)結構尺(chi)寸(cun)，板后安裝方式(shi)。外形尺(chi)寸(cun)圖(tu)：
7．運輸和儲存
產(chan)品(pin)適(shi)合(he)于陸運、空(kong)運、水(shui)運（海運），運輸(shu)裝卸(xie)按包裝箱的(de)標志(zhi)進行操作。
長期不用的(de)裝(zhuang)置應(ying)保(bao)留原包(bao)裝(zhuang)，裝(zhuang)置的(de)儲存(cun)、運輸及安裝(zhuang)允(yun)許的(de)環境溫度-40°C---+85°C，儲存(cun)場所應(ying)無酸、堿、鹽及腐蝕(shi)性、爆炸性氣(qi)體和(he)灰塵以及雨、雪的(de)侵害。
11．隨機(ji)文件和附件
產品出廠時，隨機提供(gong)以下(xia)資料和附件：
l 產(chan)品安裝使用說明書；
l 產品(pin)出廠試驗報(bao)告；
l 產品合(he)格證書；
l 裝(zhuang)箱清(qing)單。
12．訂貨(huo)須(xu)知
用(yong)戶定(ding)貨時應提(ti)供以下資料：智(zhi)能保護裝置名稱、型號(hao)和數量。
